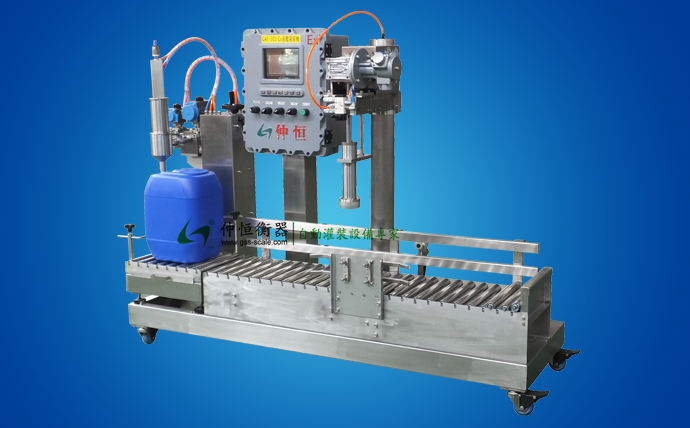

■产品型号：GAF-30S-Ex 液体自动灌装机（附旋盖机）

■产品适用：

◆适用于一般性液体物料精确定量之灌装。如：溶剂、树脂、香精、化学品液体等。

■基本参数：

使用电源	AC220V 50/60HZ 0.1KW	灌装能力	120~240桶/H
使用气源	0.5~0.7 Mpa	灌装精度	≤ 0.05% F.S.
灌 装 量	10~30kg	灌枪材质	SUS304/SUS316/PTFE(可选)
分 度 值	5g	防爆等级	Exd11BT5

■产品特点：

◆不锈钢SUS304机体及称重台面；灌枪及过流管路采用不锈钢SUS316L+PTFE密封；电控箱整体

铸铝烤漆(防爆级)，防爆玻璃视窗；

◆气动锁盖机构、扭力、高度可调，安全可靠，极大程度提高效率节省人力；

■系统特点：

◆中文显示：7英寸全中文彩色液晶屏幕，全程中文傻瓜式引导操作；

◆智能高效：秤台无桶禁止灌装，差压式零时差撞桶保护,自动去皮、自动侦测启动灌装、智能

 防呆、故障检测等，可实现单人同时操作灌装及锁盖作业

◆专业灌枪：源自德国技术，五层密封件专业设计，确保灌装完毕无滴漏现象；

◆操作方便：可调式包装桶定位槽，定位快速、准确;系统自动侦测桶定位，自动启动灌装；灌

 枪高度可调150mm，适用不同规格桶；

◆功能切换：净重/毛重、自动/手动功能切换模式；

◆准确快速：配置大小球阀组及双段灌枪,大、中、小、微量四段设计，杜绝来料流速变化对灌

 装精度的影响，使灌装准确度及速度领先业界；

◆进口配置：日本三菱原厂PLC、日本OMRON继电器、法国施耐德开关、台湾DONGYU大小球阀组/

 美制执行器、亚德客气缸、台制GSS液晶屏，确保设备整体性能稳定、快速精准、坚固耐用；

◆防爆防护：整体铸铝隔爆级电控箱，防爆等级Exd II BT5,防护等级IP67（选配）。

■操作流程：

◆开机--人工放桶至秤台快速定位对口--系统自动侦测桶位,灌枪自动插入桶口--自动去皮--自

 动打开灌枪及球阀组开始灌装---大、中、小、微量四段式灌装---到达目标值---灌枪自动关

 闭并升至桶外---人工移至锁盖区---按【锁盖】键气动锁盖---人工码垛。

■功能选配：

◆自动输送 / 自动定位、对口 / 双枪双计量 / 多枪多计量 / 充氮装置 / 其他定制。

■机型选配：

◆标准型 ◆防爆型

■应用领域：

√涂 料  √树 脂  √溶 剂   √胶粘剂  √固化剂  √油漆  √清洗剂

√机 油  √甘 油  √润滑油  √香 精   √油 墨   √助剂  √添加剂

√乳胶漆  √稀释剂  √化学品等液体物料

■产品概述：

◆液体灌装机是一种自动化程度极高的包装设备，其主要功能是将液体物料自动灌装成预定设置

 的重量。液体灌装机在灌装过程中可以有效避免物料溢出，最大程度地防止物料本身对环境的

 污染,从而对操作人员进行有效地劳动保护.其系统工作稳定可靠,操作简单,灌装精准。10kg自

 动灌装机主要由灌枪装置、PLC系统控制部分、称重系统、灌装架台、输送设备等组成。
